Rysys:suvirinimas, užpakalinis suvirinimas
Slėgio laipsnis:150–300 svarų klasė, PN1.6/2.5 MPa
Produkto Aprašymas:DN600 ~ 1200 mm
Produkto medžiaga:WCB, A105 f11, gamyba, F304, F316, CF8, CF8M, WCC arba pasirinktinai pagal kliento reikalavimus
Sliekračio tipo suvirintas rutulinis vožtuvas tinka pjauti arba prijungti terpę naftos, chemijos pramonės, šiluminių elektrinių ir kitų darbo sąlygų vamzdynuose, kurių klasė yra 150 ~ 300 lb, o darbinė temperatūra -29 ~ 200 °C. Taikoma terpė: nafta, išvalytos gamtinės dujos, rūgštinės gamtinės dujos, dujos, vanduo ir anglies suspensija ir kt. Veikimo režimai: sliekinė pavara, pneumatinė, elektrinė, dujų ir skysčio jungtis.
Sstruktūrinės savybės
Wom ratlankio TVPE pilnai suvirinta balninė sienelė turi fiksuotą balninę konstrukciją. Viršutinė ir viršutinė balnelio dalys yra sujungtos guoliais. Mažas varomasis momentas. Šios konstrukcijos rutulys yra fiksuotas ir po suspaudimo nejuda, konstrukcija turi dvi sandarinimo angas, kurios užtikrina pakankamą išankstinio įtempimo jėgą, užtikrinančią sandarumą, dvipusį priverstinį sandarinimą, todėl sandarumas yra patikimesnis. Sferos apdirbimo procesą seka ir aptinka pažangus kompiuterinis detektorius, todėl sferos apdirbimo tikslumas yra didelis. Kadangi sienelės korpuso medžiaga yra tokia pati kaip vamzdžio, nebus jokių nelygių įtempių ar deformacijų dėl žemės ir transporto priemonės judėjimo per visą korpusą. Sandarinimo korpusas pagamintas iš PF medžiagos su 20 % C (anglies), kuri užtikrina visišką nuotėkį (0 %).
Vykdymo standartas
Projektavimo specifikacija: APl 6D, ASMEB 16.34
Slėgio ir temperatūros klasės: ASME B16.34, AP1608
Konstrukcijos ilgis: ASME B16.10, GB12221
Suvirinimo tipas: ASME B16.25, ASME B31.4/31.8
Patikrinimas ir bandymas: API 598, API 6D, GB13927
Atsparumo ugniai bandymas: AP|607, API 6FA
ttNašumo parametras
Vožtuvo nr.: Q361F
Taikoma temperatūra: -29C≤T≤200'CS Tinkama terpė: vanduo, oras, alyva ir kiti skysčiai, kurie nereaguoja su angliniu plienu Važiavimo režimas: sliekračio tipo

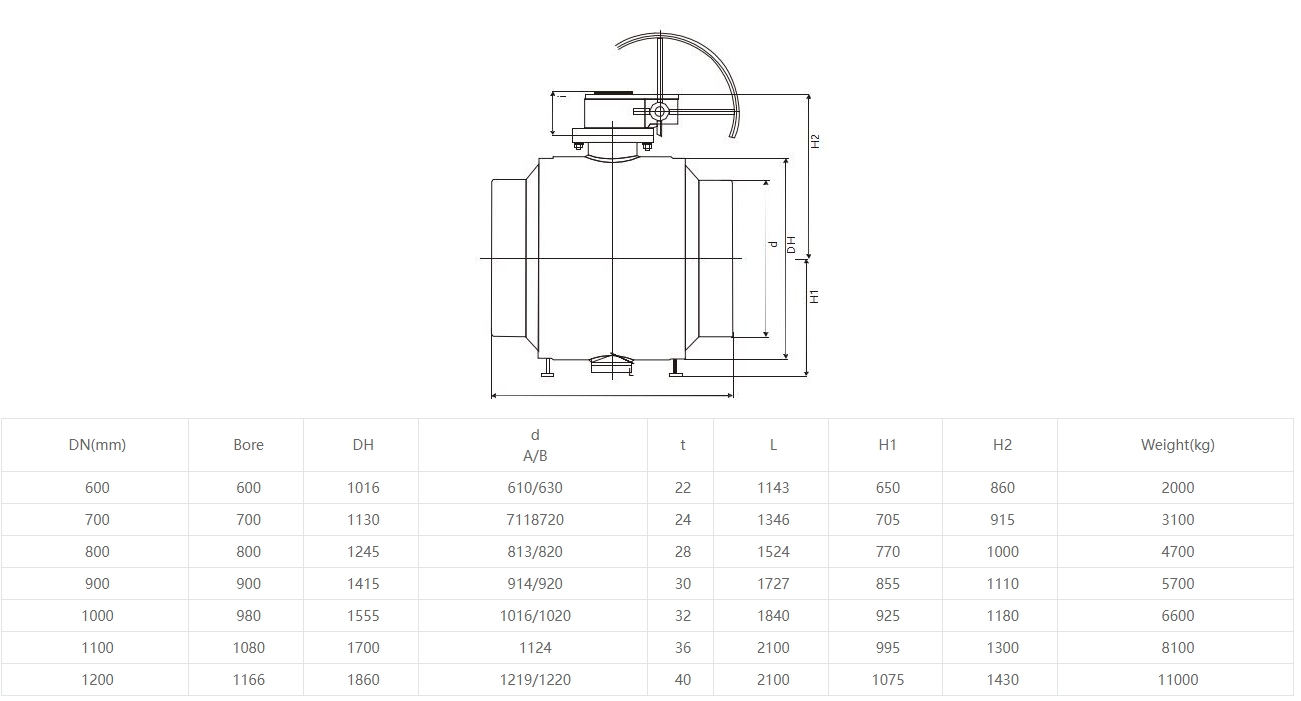

Gaminio matmenys
Kitas: Q361F sliekinės pavaros plūduriuojantis suvirintas rutulinis vožtuvas
